4ステップの操作で、カンタンに心拍出量を測定

1.測定準備

■ケーブル類を本体所定の箇所に接続
■電源スイッチを押す

2.電極の貼付

■所定の位置4ヶ所に心電用電極を貼付

3.患者情報を入力

■性別、身長、体重、年齢を入力

4.測定

■MEASUREボタンを押すと、測定開始

主な製品特長

  • 非侵襲で簡単に心拍出量を測定
  • 心電用電極を4ヶ所貼付のみ
  • 小児・新生児にも安心の設計
  • カテーテル等の高額な消耗品が不要なので経済的に測定できます

臨床応用例

  • 集中治療室
  • 手術室
  • 新生児集中治療室
  • 麻酔科
  • 小児科
  • 救命救急センター
  • 透析治療室
  • シャント血流量の推定
  • 成人病予防検査
  • ペースメーカ埋込術

測定原理

電気的速度測定法(Electrical Velocimetry)
大動脈を流れる赤血球の配向変化を、体表に貼付した4つの心電用電極により、導電性の変化として捉えることで、一回拍出量を測定する技術です。

測定項目

測定パラメータ

一回拍出量/係数/変動(SV/SI/SVV)
心拍数(HR)
心拍出量/心係数(CO/CI)
収縮性指数/ 変動(ICON/VIC)
胸部体液指数(TFI)
補正流量時間(FTC)
収縮期時間比率(STR)

仕様

項     目
仕     様
心拍出量
表示範囲
0.1~20L/min
測定精度
±5%
一回拍出量
表示範囲
1~200mL
測定精度
±5%
心電図
表示感度
垂直:2.5~25mm/mV
水平:6.25~62.5mm/s
振 幅
0.5~5mV
周波数範囲
0.47~40Hz
心拍数
表示範囲
15~250bpm
測定精度
±5%又は±5bpm
本体寸法 幅110mm × 高さ205mm × 奥行38mm
本体重量 約750g

心拍出量モニター「AESCULONミニ」
承認番号:22200BZX00739000

関連商品

心拍出量モニター「AESCULON(エスクロン)」
承認番号:22200BZX00646000

侵襲式体外型心臓ペースメーカ「オスピカPACE203H」
承認番号:22000BZX01208000

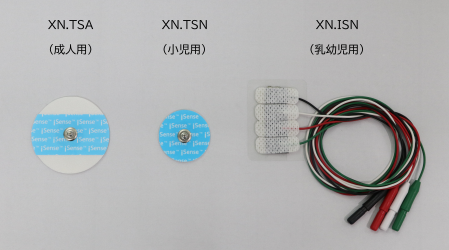

推奨心電用電極

エスクロンシリーズ専用センサー
品名:アイセンスネオ
型番:XN.ISN

エスクロン/エスクロンミニによる測定で使用するセンサーです。微細な電気信号をキャッチするエスクロンに特化した設計になっており、長期間におよぶ連続モニタリングも可能な高い耐久性と安定した信頼性を実現しました。
